重負荷駆動
- Kシリーズ減速モーターは、成熟した信頼性の高い駆動能力を備えており、スタッキング機の走行や昇降など、重負荷駆動用途に適した選定・構成が可能です。
立体倉庫業界
スマート倉庫、 効率的な流通

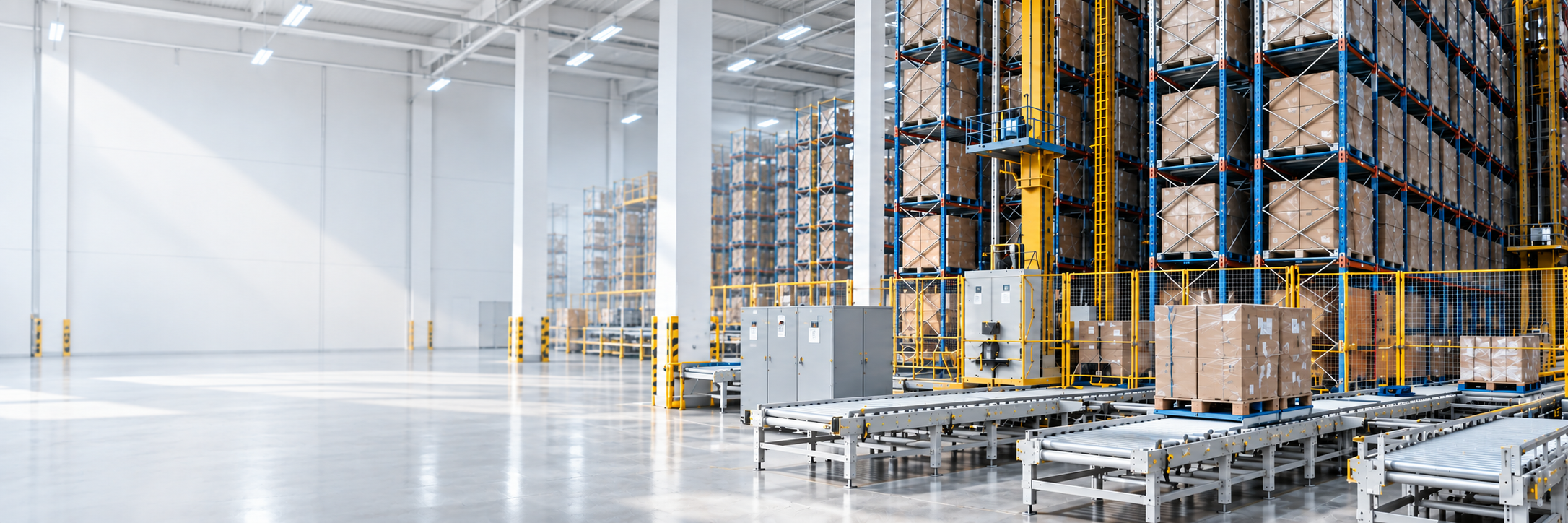

業界概要
立体倉庫は、高所ラック、自動搬送装置、情報化管理システムを基盤として、入庫から保管、搬送、出庫までの貨物の自動化された流れを実現し、倉庫空間の利用率、作業効率、在庫管理の精度を向上させます。製造業における柔軟な生産、物流の回転効率、倉庫の精密化された管理のニーズが高まるにつれ、立体倉庫は単一の貯蔵施設から、倉庫・輸送・選別および生産ラインとの接続を一体化した自動化システムへと徐々に発展しています。
4種類コア設備のシナリオ
3階製品の対応方向
10+典型的運転条件の構成
製品によるエンパワーメント
立体倉庫の典型的な運転状況および重要な工程を踏まえ、博能は以下の製品シリーズをおすすめします。また、異なる設備や応用ニーズに応じて柔軟に組み合わせ・配置することが可能です。
サーボギアモーター & サーボドライブK-MX かさ傘歯車サーボギアモーター &AXサーボドライブ
出力トルクとサーボ制御性能の両方を兼ね備えており、立体倉庫における応答速度、位置決め精度および運転安定性が要求される駆動シーンに適しています。
構造がコンパクトで制御精度の高い用途に適しており、立体倉庫関連機器の起動・停止、位置決めおよびタクト制御における安定した運転をサポートします。
駆動システムは成熟しており信頼性が高く、立体倉庫設備における一般的な駆動ニーズに適しており、連続運転、重負荷輸送、一般の昇降など多様な用途に対応可能です。
選別輸送、接続緩衝およびモジュール化レイアウトのニーズに適しており、分散型設置方式をサポートし、システム統合の柔軟性と現場メンテナンスの利便性を高めます。
出力トルクとサーボ制御性能の両方を兼ね備えており、立体倉庫における応答速度、位置決め精度および運転安定性が要求される駆動シーンに適しています。- アプリケーション用途：歩行／昇降／搬送
- 製品の特徴：サーボ制御、安定した出力
- おすすめの方向性：高動的工況
構造がコンパクトで制御精度の高い用途に適しており、立体倉庫関連機器の起動・停止、位置決めおよびタクト制御における安定した運転をサポートします。- アプリケーション項目：移動／搬送／位置決め
- 製品の特徴：コンパクトで高精度
- おすすめ分野：精密制御シーン
駆動システムは成熟しており信頼性が高く、立体倉庫設備における一般的な駆動ニーズに適しており、連続運転、重負荷輸送、一般の昇降など多様な用途に対応可能です。- アプリケーション用途：輸送／昇降／移動
- 製品の特徴：成熟しており信頼性が高く、幅広い対応可能
- おすすめの方向性：汎用ドライブシナリオ
選別輸送、接続緩衝およびモジュール化レイアウトのニーズに適しており、分散型設置方式をサポートし、システム統合の柔軟性と現場メンテナンスの利便性を高めます。- アプリケーション工程：選別／搬送／接続
- 製品の特徴：モジュール式で、配置が柔軟
- おすすめの方向性：分散型アプリケーションシナリオ
立体倉庫の高所での出納シーンに対応するため、博能はKシリーズ減速モーターおよびK-MX・AXサーボ駆動ソリューションを提供しており、スタッカーの走行、昇降、フォークの伸縮などの重要な動作をサポートし、設備の運転安定性と位置決め制御能力を向上させます。

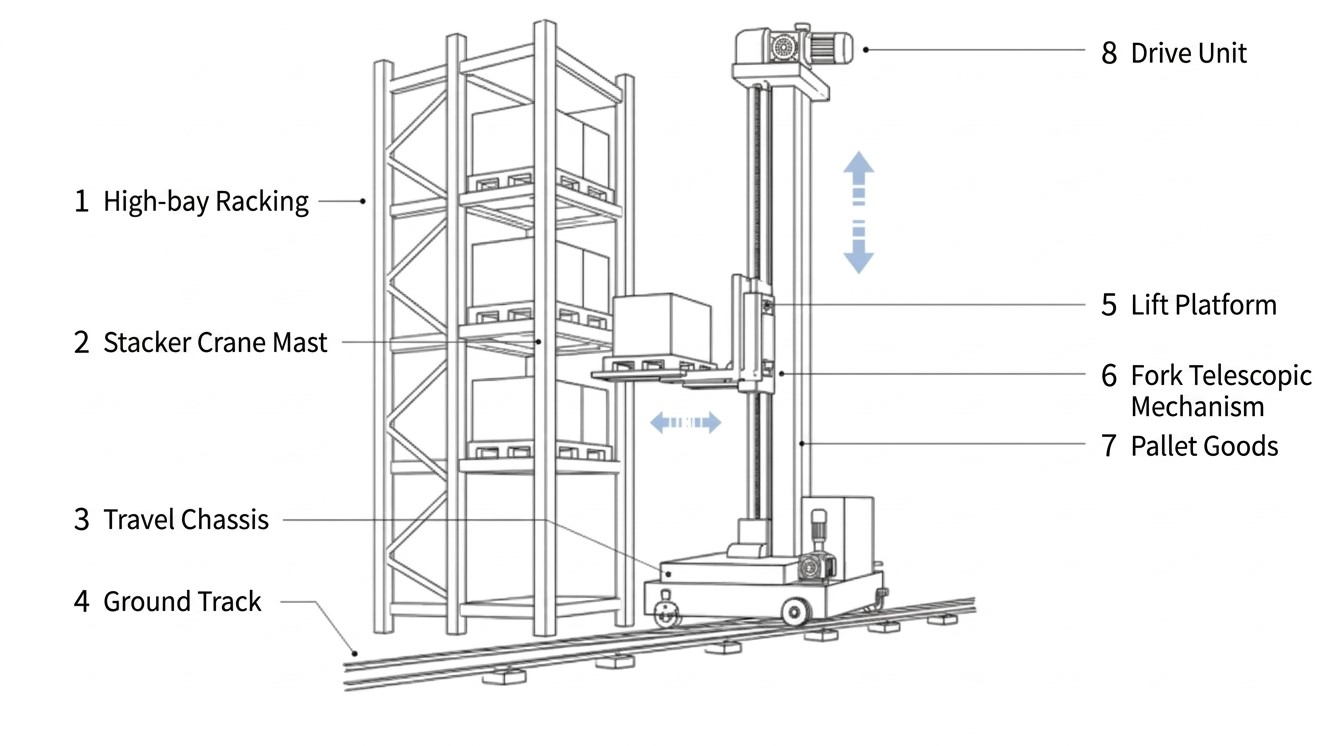

パレット高所取付システム
動化立体倉庫、冷蔵庫および高速取付・出荷シーン向けに、スタッカーは移動、昇降およびフォークの伸縮によってパレットを正確に取り扱い、通路口の搬送設備と効率的に連携します。
博能は、負荷、速度、位置精度および設置スペースに応じて、異なる駆動段階に適した減速伝動、サーボ駆動および分散型駆動製品をマッチングできます。

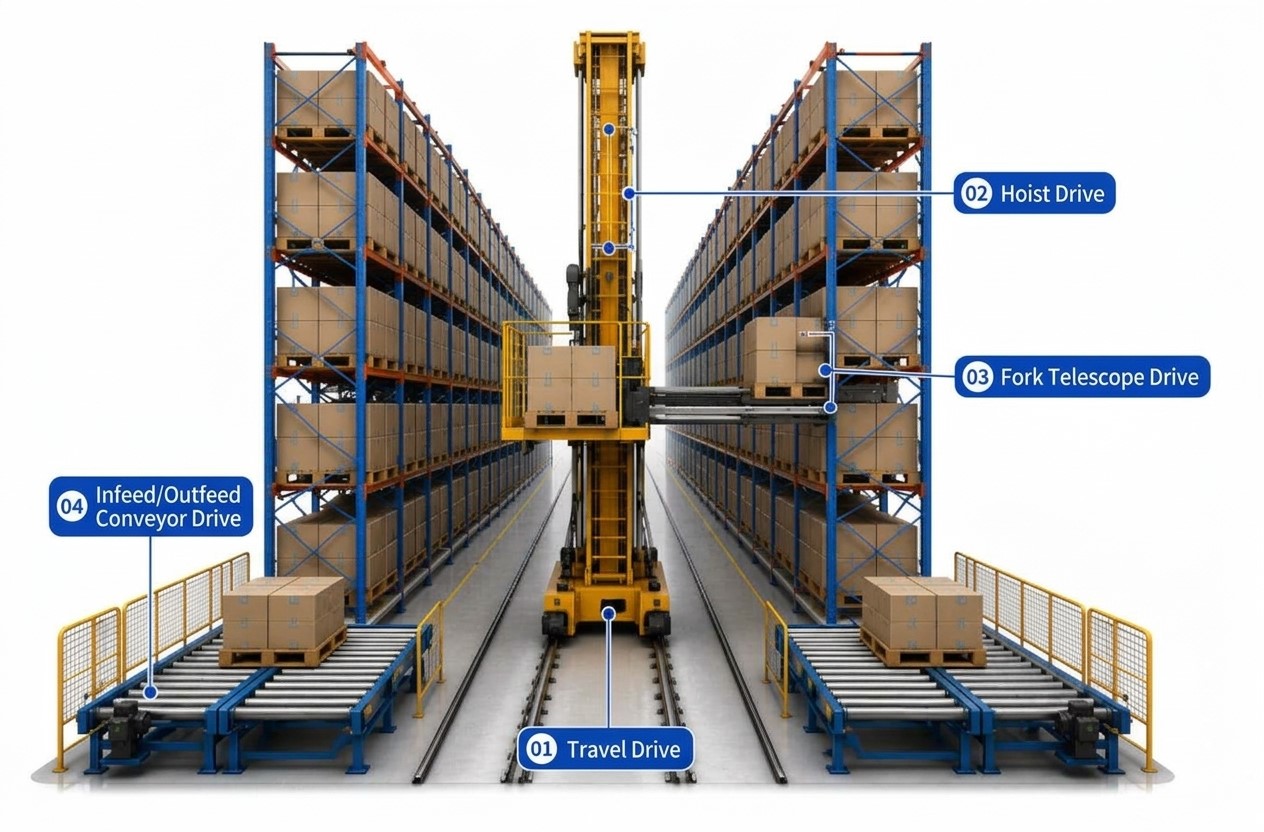

主要の駆動要素と推奨構成
| 順番番号 | 駆動位置 | 主な動作 | 構成のポイント | おすすめ商品 |
|---|---|---|---|---|
| 01 | 歩行駆動 | スタッカーが通路内を往復して運行している | 高応答位置測定 | K-MXサーボモーター＋AXサーボドライバー |
| 02 | 昇降駆動 | 積載台の垂直昇降と位置決め | 重荷重制動と位置決め | Kシリーズ減速モーター／K-MXサーボ駆動ユニット |
| 03 | フォーク伸縮駆動 | フォークの伸ばし/引き込みによるパレットの取り付け・取り外し | コンパクトで正確な取り付け・取り外し | PX-MX / PN-MN 精密プラネタリーコンビネーション |
| 04 | 通路の入り口に接続した輸送駆動 | パレットの引き渡し、キャッシュおよび入出庫輸送 | 段階的な出力と接続 | Kシリーズ減速モーター／C分散駆動ソリューション |
技術の特徴
サーボ制御
- K-MXおよびAXのソリューションは、減速伝動とサーボ制御を兼ね備えており、装置の起動・停止、位置決め、速度制御など、高動的運転ニーズに対応可能です。
安定した運転
- 製品は負荷、速度、リズムおよび設置スペースに応じて組み合わせて配置でき、装置の連続運転中の安定性と信頼性を高めます。
柔軟に適応
- 歩行、昇降、フォークの伸縮などの主要動作に応じてプランをマッチングでき、さまざまなスタッキング機の使用シーンにおける駆動構成のニーズを満たします。
アプリケーション事例

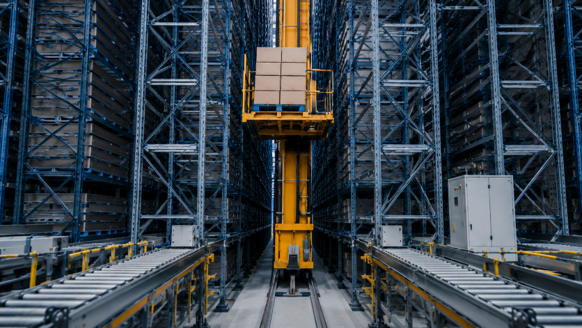

スタッカー
立体倉庫の高所での自動搬入・搬出シーンに適しています
シーンの要件
高所倉庫設備は、移動、昇降および位置決め制御を兼ね備え、長期にわたり安定した運転を維持する必要があります。
おすすめ構成
Kシリーズ減速モーター＋K-MXおよびAXサーボ駆動ソリューションは、スタッキング機の重要な動作に対して組み合わせて配置することが可能です。
応用価値
- 歩行、昇降、フォークの伸縮などの主要な機能をサポートする構成
- 駆動の安定性と位置決め制御能力を両立する
- 高所での自動取引シーンに適した連続運転のニーズ

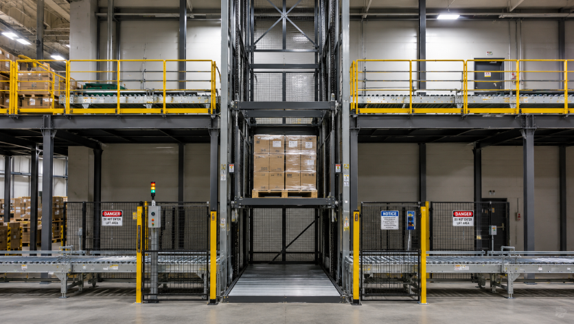

往復式リフター
階間の垂直輸送および接続シーンに適しています
シーンの要件
垂直輸送設備は、昇降の安定性やステーション間の接続、出入庫の連携などの応用ニーズを満たす必要があります。
おすすめ構成
Kシリーズの減速モーターを主に採用し、必要に応じてサーボ駆動方式も選択可能で、昇降および搬送工程の構成に使用できます。
応用価値
- 昇降台やステーション接続などの重要な動作設定をサポート
- 階層間の運搬プロセスにおける安定性と接続効率を向上させる
- 立体倉庫および生産ラインとの接続シーンに適しています

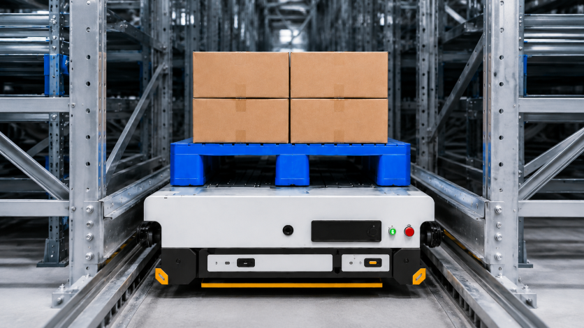

路面電車
軌道搬送および貨位間の連携シーンに適しています
シーンの要件
装置はコンパクトなレイアウトを実現しつつ、レール沿いの移動、作業ステーション間の接続、およびキャリアの搬送などの駆動要件を満たす必要があります。
おすすめ構成
PX-MX/PN-MN精密プラネタリードライブコンビネーションは、移動およびキャリア台の搬送などの工程に応じて選定・構成が可能です。
応用価値
- 限られた設置スペースに適したコンパクトな駆動構成
- 歩行、起動・停止、作業ステーションの接続などのアプリケーションニーズに対応
- 軌道搬送および貨位接続シーンにおける安定した運行ニーズを満たす
