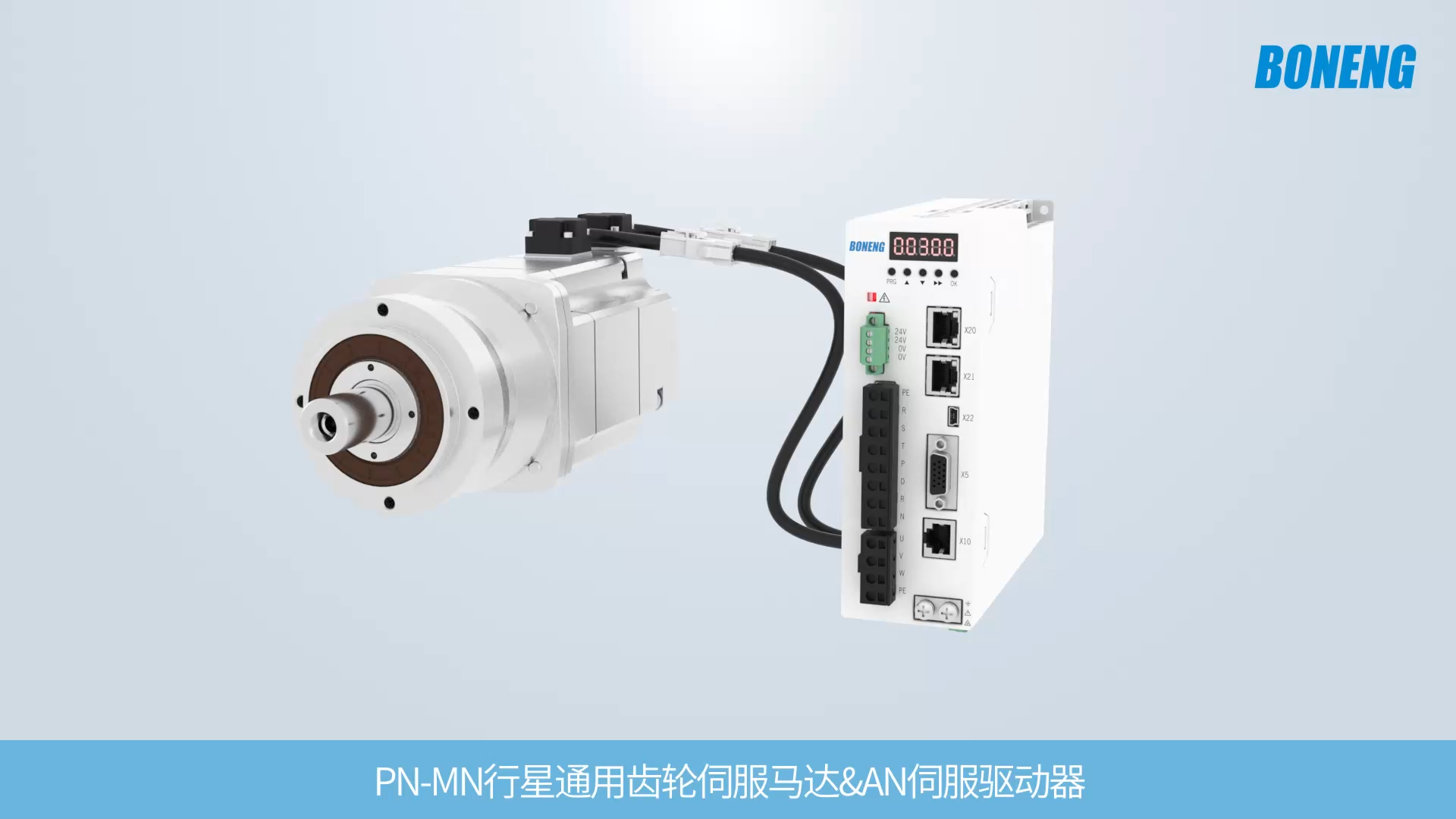

PN-MN行星通用齿轮伺服马达&AN伺服驱动器
产品特点
- 高精度、低噪音、低回程间隙；
- 直连伺服马达，结构紧凑，功率密度高；
- 高度的模块化设计，可实现更加快捷的生产和物流周期；
- 高可靠性和长设计寿命可有效降低您的使用成本及维护成本；
- 伺服马达不仅拥有坚固的紧凑结构及高防护等级，而且具有高效率、高过载承载能力等特点；
- 其优良的径向跳动质量和细微的转矩波动，可实现高质量的工件表面加工；
- 支持高精度23位绝对值编码器，控制精度高；
- 支持STO安全转矩关断功能，设备更安全；
- 380VAC电压等级设计，省去变压器等额外配置；
- 支持博能DriveSoft上位机软件，调试更方便。
产品形式
- 传动级数：1级、2级

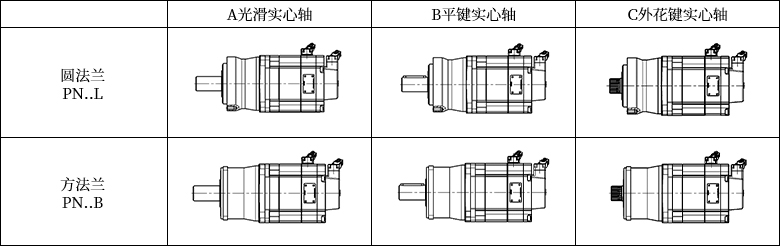

- 输出形式：
- 安装形式：水平安装、竖直安装
技术参数
| PN齿轮箱 | MN伺服马达 | |
|---|---|---|
| 规格 | PN101L~PX105L / PN202L~PN205L PN101B~PX107B / PN202B~PN207B | 28~80 |
| 输出扭矩 | 7 N·m~1900 N·m | 0.9 N·m~19 N·m |
| 减速比 | 3~100 | / |
| 输入功率 | 0.28 kW~3.98 kW | 0.28 kW~3.98 kW |
| 额定电流 | / | 0.9A~8.1A |
AN系列伺服驱动器 | 0.75kW | 1.5kW | 3kW | |
主电源 | 电压 | 三相380V~480VAC, ±10% | ||
频率 | 47Hz ~63Hz | |||
连续输出电流(A) | 1.9 | 5.3 | 12.3 | |
瞬时过载能力 | 10s运行周期中额定值的3倍持续0.3s | |||
控制电源 | 24VDC,±10% | |||
防护等级 | IP20 | |||
环境温度 | -20°C~+40°C:无功率降额，+40°C~+55°C:有功率降额 | |||
内置制动电阻 | 内置(100Ω/80W) | 内置(50Ω/80W) | ||
数宇量输入信号 | 5路共COM类型数字量输入 | |||
数宇量输出信号 | 3路OC形式数字量输出 | |||
显示 | 5位LED显示 | |||
调试 | 通过USB及DriveSoft软件调试 | |||
