Планетарный поворотный редуктор PS
Особенности продукции
- Высокомодульная конструкция.
- Компактная структура, небольшой объем, малый вес.
- Широкий диапазон передаточных отношений, высокая эффективность, плавная работа, низкий уровень шума.
- Несколько планетарных колес передают нагрузку одновременно, так что мощность перенаправляется для достижения синтеза и декомпозиции движения.
- Два вида фланцевого крепления; монтажный фланец имеет функцию эксцентриковой регулировки (регулировка люфта шестерни и поворотной опоры).
- Промежуточный фланец и планетарная опора оптимально спроектированы с помощью компьютерного моделирования деформации и анализа напряжений.
Тип изделия
- Количество ступеней планетарного привода: 2, 3 или 4.
- Форма входа: изделие оснащено двумя модульными системами входа: электродвигатель и гидромотор; редуктор с гидромотором поставляется с гидравлической системой стояночного тормоза с пружинным расцеплением.
- Форма выхода: выходная шестерня (цельная или разъемная).

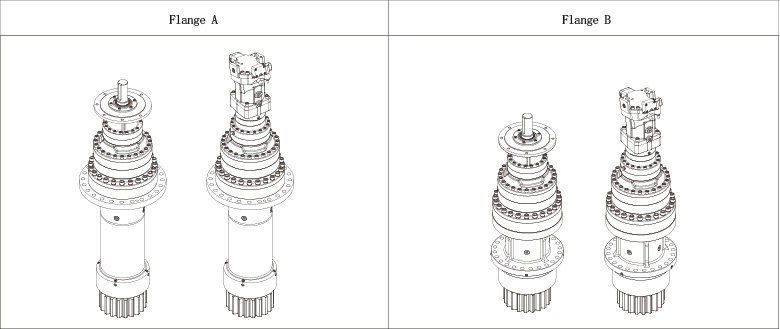

- Тип крепления: фланец A и фланец B.
Технические параметры
| Planetary Slewing Gearbox | |
|---|---|
| Size | PS220~PS232 PS320~PS336 PS420~PS436 |
| Output torque | 11kN·m~590kN·m |
| Ratio | 14~947 |
| Input power | 1kW~2500kW |
