クレーン
PS遊星旋回ギアボックス
製品特徴
- 高いモジュラー設計.
- コンパクト構造、小型・軽量.
- 広い伝動比範囲、高効率、安定運転、低騒音.
- 複数の遊星歯車が同時に負荷を伝動し、動力が分流され、運動の合成と 分解を実現.
- 2つのフランジ設置方式: 設置フランジは偏心調整機能を有する(ピニオンと 旋回リング間のバックラッシュを調整).
- 中間フランジと遊星キャリアはコンピュータシミュレーションによる変形・応力解析で設計.
製品設計
- 遊星伝動段数:2段、3段または4段.
- 入力方式：電動モーター入力・油圧モーター入力対応 PS、油圧モーター入力時は「油圧リリース - スプリングブレーキ多板式パーキングブレーキシステム」を標準搭載.
- 出力方式：ピニオン出力（一体型 / 分割型）.

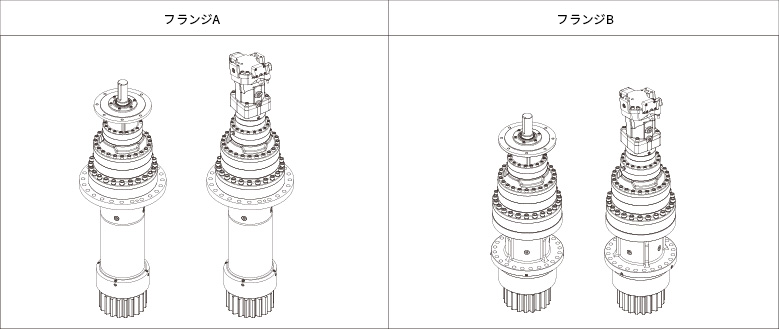

- 設置方式: フランジAとフランジB.
技術データ
| 遊星旋回ギアボックス | |
|---|---|
| サイズ | PS220~PS232 PS320~PS336 PS420~PS436 |
| 出力トルク | 11kN·m~590kN·m |
| 減速比 | 14~947 |
| 入力電力 | 1kW~2500kW |
主な応用ホスト
