PX...MX 遊星精密サーボギアモーター & AX サーボドライブ
PXシリーズ精密遊星ギヤサーボモータは、高精度な硬質歯面ヘリカルギヤを採用し、歯面研削加工により優れた精度保持性を実現。高精度用途に適しています。低バックラッシ、低騒音、高度なモジュール設計、長寿命設計により、メンテナンスコストを低減します。MXサーボモータはダイレクト接続方式を採用したコンパクト設計で、高い保護性能、高効率、高い過負荷耐性を実現。23ビット絶対値エンコーダを搭載し、Agileシリーズドライブとシームレスに統合して、高い協調性能を発揮します。
製品特徴
- 歯面硬度が高く、高精度・低騒音・低バックラッシュ。
- サーボモーターと直結、コンパクト構造で高いパワー密度を実現。
- 高度なモジュラー設計により、生産・物流サイクルを短縮。
- 高信頼性・長寿命設計により、使用・維持管理コストを効果的に削減。
- 優れたラジアル振れ品質と微少なトルク変動により、高品質なワーク表面加工を実現。
- ボネン Agile シリーズドライブと組み合わせて強力なサーボシステムを形成し、シームレスな統合と完璧な連携を実現。
ギアモーターの設計
- 伝動段数：1段または2段。

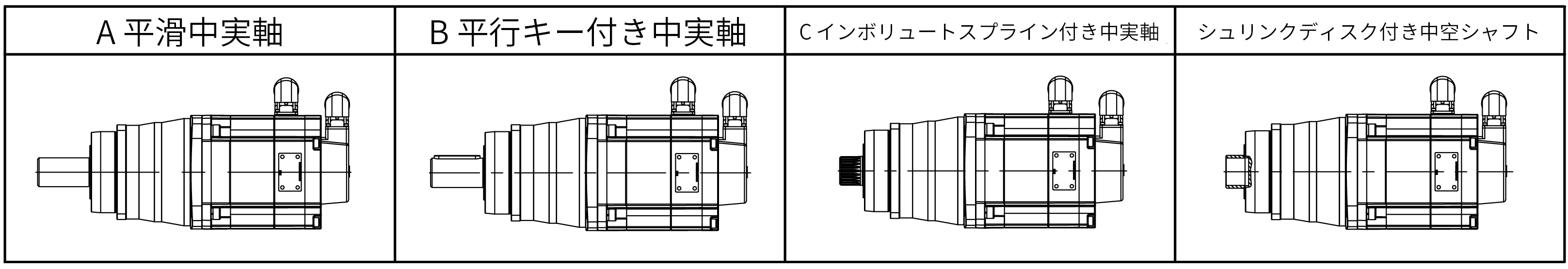

- 出力形式 PX…S-MX：

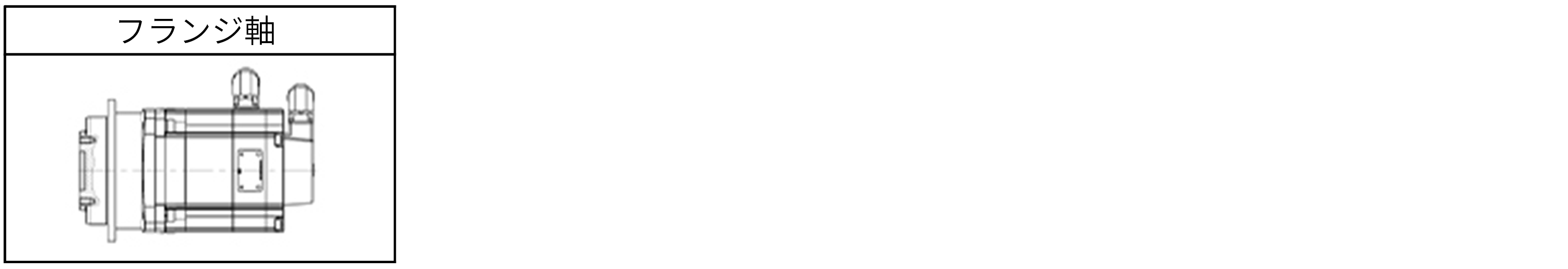

- 出力形式 PX…T-MX：
- 取付方式：水平取付、垂直取付
技術データ
| ギアボックス | サーボモーター | サーボドライバ | |
|---|---|---|---|
| サイズ | PX102S~PX107S / PX202S~PX207S PX102T~PX107T / PX202T~PX207T | 28~100 | AX-PM26/CM55/OP25 |
| 出力トルク | 22 N·m~1900 N·m | 0.8 N·m~48 N·m | / |
| 減速比 | 3~100 | / | / |
| 入力電力 | 0.38 kW~10.06 kW | 0.38 kW~10.06 kW | 0.75 kW~15 kW |
| 定格電流 | / | 1.2A~19.6A | 1.25A~18.71A |
AX サーボドライブ
AX 精密シリーズサーボドライブは、高性能サーボアプリケーション向けに設計されたモジュラー型サーボドライブです。MX シリーズサーボモータと組み合わせて高精度なサーボ制御を実現し、非同期モータとの組み合わせで非同期サーボ制御も実現可能。
AX シリーズサーボドライブは3つの部分で構成されています：
サーボドライブの特徴
- PROFINET/EtherCAT 通信に対応。制御モジュールを選択するだけで切り替え可能；
- PROFINET サーボは RT/IRT アプリケーションに対応；
- 高精度 23 ビット絶対値エンコーダを使用して高制御精度を実現；
- 380VAC 電圧レベル設計、変圧器などの追加設定を不要に；
- 高速ネジレス制御端子を採用、配線・デバッグ・メンテナンスを簡便化；
- 豊富な IO インターフェースに加え、オプションの双方向制御端子を搭載。
サーボドライブ技術データ
| 制御モジュール | AX-CM55-PA-PE(Connecting PROFINET communication devices, |
|---|---|
| AX-CM55-EA-PE(Connecting EtherCAT communication devices) | |
| AX-CM51-PN-PE(Connecting PROFINET communication devices) | |
| パワーモジュール入力電圧 | 380～480V 3AC ±10% |
| パワーモジュール入力周波数 | 47～63Hz |
| 過負荷能力 | Can bear 3 times of overload for 3s when 30s periodic impact load applied. |
| 防護等級 | IP20 |
