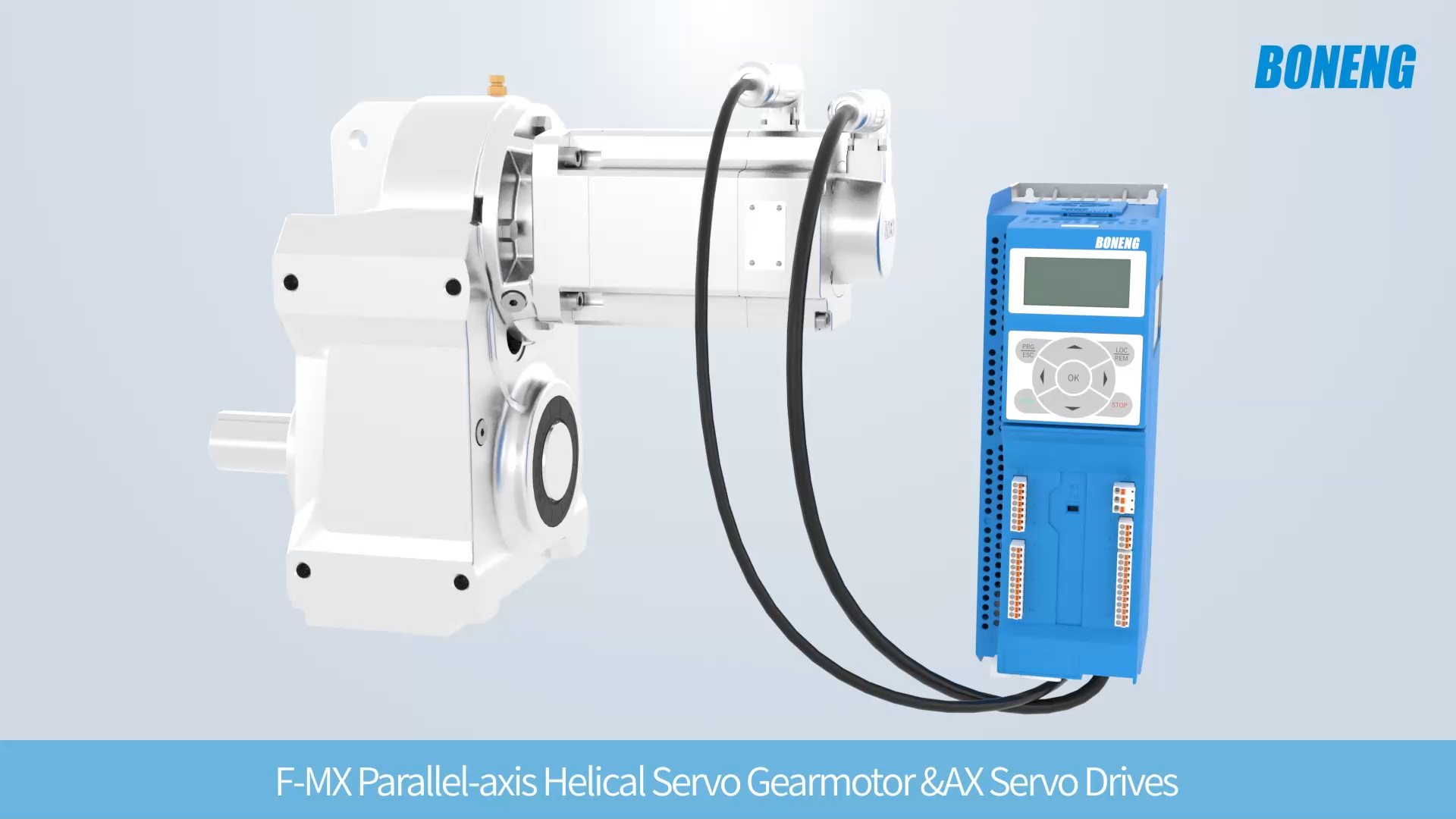

Motorreductor de servo helicoidal de ejes paralelos F‑MX & servoaccionamiento AX
Características del Producto
- Diseño altamente modular, diseño de apariencia biomimética, con derechos de propiedad intelectual independientes.
- Adopción de caja de fundición integral, pequeño volumen, transmisión suave, poco ruido.
- Forma flexible de la instalación, aplicable a una gama más amplia de condiciones de trabajo.
- Alta capacidad de carga, funcionamiento fiable.
- Alta eficiencia de transmisión, ahorro de energía.
- Alto rendimiento de costes y bajo mantenimiento.
- Los servomotores no sólo tienen una estructura compacta robusta y un alto nivel de protección, sino que también tienen una alta eficiencia y alta capacidad de sobrecarga; su excelente calidad de excentricidad radial y ligera fluctuación de par pueden lograr un procesamiento de superficie de la pieza de trabajo de alta calidad.
- Combinados con los accionamientos de la serie Agile de Boneng para formar un potente servosistema, se puede lograr una integración perfecta y una sinergia perfecta.
Forma de producto
- Número de etapas de transmisión: 2 o 3.
- Forma de montaje:
- Ejes macizos, ejes huecos (chavetas, discos de bloqueo, estrías evolventes)
Parámetros técnicos
| Gearbox | Servo Motor | Servo Drivers | |
|---|---|---|---|
| Size | F202～F215 C300~C316 |
28～180 | AX-PM26/CM55/OP25 |
| Output Torque | 5.1 N·m～13563N·m | 0.7 N·m～478 N·m | / |
| Ratio | 4～200 | / | / |
| Input Power | 0.28 kW～103 kW | 0.28 kW～103 kW | 0.75 kW～103 kW |
| Rated Current | / | 0.7A～166A | 1.25A～178A |
Servoaccionamiento AX
Los servoaccionamientos de la serie AX Precision son servoaccionamientos modulares diseñados para servoaplicaciones de alto rendimiento, con un módulo de control unificado, y módulos de potencia para diferentes servomotores de potencia y algunos accesorios opcionales, modularidad flexible para el diseño del sistema y la aplicación del usuario para proporcionar más opciones.Los servoaccionamientos de la serie AX Precision se componen de tres partes:
Panel de control (OP25) o software de depuración del ordenador central BonengDrivesoft:
el panel de control o el software de depuración del ordenador central pueden proporcionar a los usuarios métodos cómodos y rápidos de configuración de parámetros, compatibilidad con la visualización de caracteres chinos, información más sencilla y fácil de entender, y funciones avanzadas de detección y diagnóstico mediante osciloscopio.
Módulo de control (CM55):
el módulo de control proporciona a los usuarios una gran cantidad de interfaces de control, terminales de entrada y salida, señales analógicas y comunicaciones, etc., y a través de una variedad de formas de acceder al control y monitorización del motor.
Módulo de potencia (PM26):
la potencia del módulo de potencia tipo libro oscila entre 0,75 kW y 132 kW, admite una gran variedad de módulos de control, por lo que la velocidad del motor resulta sencilla y flexible, e incluye funciones completas de protección del accionamiento.
Características
- Diseño modular, mezcla y emparejamiento flexibles del producto.
- Soporta comunicación PROFINET y EtherCAT, sólo necesita elegir diferentes módulos de control.
- Amplia gama de potencia de la unidad servo, de 0.75kW-132kW están cubiertos.
- Utilice el codificador absoluto de alta precisión de 23 bits, alta precisión de control.
- 380VAC diseño de nivel de tensión, eliminando la necesidad de configuración adicional, tales como transformadores.
- Terminal de control rápido sin tornillos, conveniente para el cableado y mantenimiento de puesta en marcha.
- Abundantes interfaces IO y terminales de control con atributos de entrada o salida definibles.
Parámetros técnicos
01 Fácil de Usar
| Power Module Input Voltage | AX-CM55-PA-PE (For Connection to PROFINET Communication Devices) |
|---|---|
| AX-CM55-EA-PE (For Connection to EtherCAT Communication Devices) | |
| Power Module Input Voltage | 380 ~ 480V 3AC ±10% |
| Power Module Input Frequency | 47 ~ 63Hz |
| Drive Overload Capacity | Under a periodic impact load every 30 s, the drive can achieve 3× overload for 3 s. |
| Drive IP Rating | IP20 |
02 Especificaciones Técnicas del Módulo de Potencia
| PM26 Power Module General Specifications | |
|---|---|
| Input Voltage | 380...480V 3AC ±10% |
| Input Frequency | 47 ~ 63Hz |
| Overload Capacity | Under a periodic impact load every 30 s, the drive can achieve 3× overload for 3 s. |
| IP Rating | IP20 |
