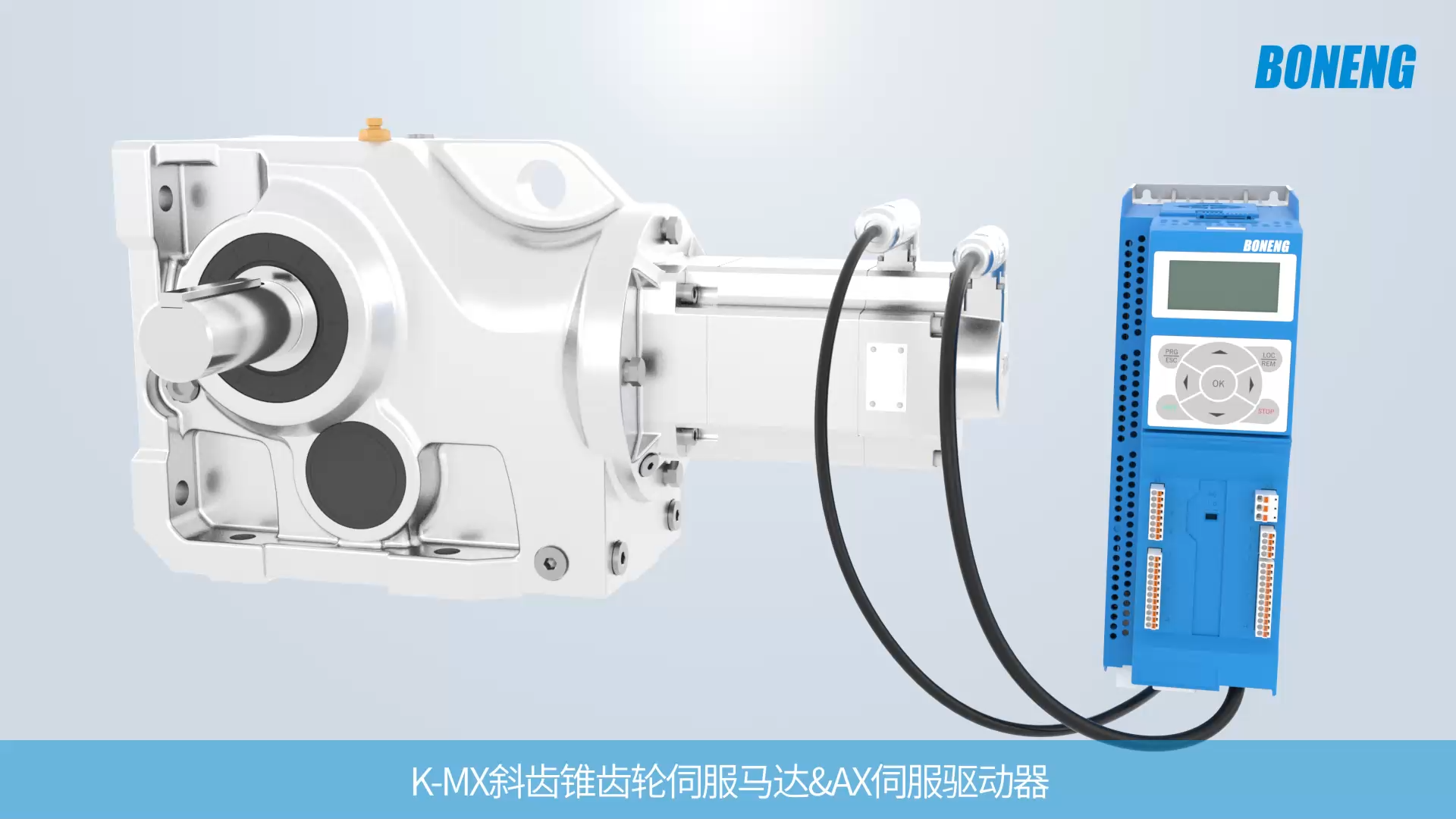

K-MX斜齿锥齿轮伺服马达&AX伺服驱动器
产品特点
- 灵活多变的模块化理念设计的伺服齿轮马达，可实现更加快捷的生产和物流周期；
- 直交传动结构，节省安装空间，满足多种传动结构需求；
- 有限元优化铸造箱体，提高30%的运行稳定性和抗震性能；
- 高可靠性和长设计寿命可有效降低您的使用成本及维护成本；
- 伺服马达不仅拥有坚固的紧凑结构及高防护等级，而且具有高效率、高过载承载能力等特点； 其优良的径向跳动质量和细微的转矩波动，可实现高质量的工件表面加工；
- 与博能Agile系列驱动器结合使用形成一个强大的伺服系统，可实现无缝集成，完美协同；
产品形式
- 传动级数：3级

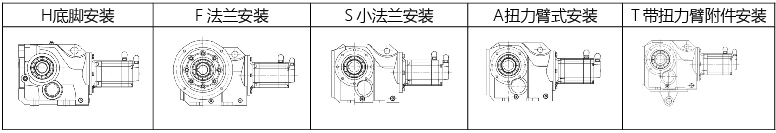

- 安装形式：
- 输出轴：实心轴，空心轴（平键，锁紧盘，渐开线花键）
技术参数
| 齿轮箱 | 伺服马达 | 伺服驱动器 | |
|---|---|---|---|
| 规格 | K303～K318 | 28～180 | AX-PM26/CM55/OP25 |
| 输出扭矩 | 5.1 N·m～38844 N·m | 0.7 N·m～478 N·m | / |
| 减速比 | 4～180 | / | / |
| 输入功率 | 0.28 kW～103 kW | 0.28 kW～103 kW | 0.75 kW～103 kW |
| 额定电流 | / | 0.7A～166A | 1.25A～178A |
AX伺服驱动器
AX精准系列伺服驱动器是专为高性能伺服应用设计的模块化伺服驱动器，具有统一的控制模块，和适配不同功率伺服电机的功率模块及一些可选附件组成，灵活的模块化为使用者的系统设计及应用提供更丰富的选择。AX精准系列伺服驱动器由三部分组成：
操作面板(OP25)或上位机调试软件BonengDrivesoft：
操作面板或上位机调试软件可以为用户提供方便快捷的参数设定方法，支持汉字显示，更简单易懂的的信息反馈，及高级示波器检测诊断功能。
控制模块(CM55)：
控制模块为用户提供丰富的控制接口，输入输出端子，模拟信号，及通讯等，且通过多种方式可对所接入的电机进行控制和监视。
功率模块(PM26)：
书本型功率模块功率范围从0.75kW-132kW，支持多种控制模块，使电机调速变得简单且灵活，且包含了完备的驱动器保护功能。
特点
- 模块化设计，产品组合搭配灵活
- 支持PROFINET及EtherCAT通讯，只需选择不同的控制模块
- 伺服驱动器功率范围宽，从0.75kW-132kW都涵盖
- 使用高精度23位绝对值编码器，控制精度高
- 380VAC电压等级设计，省去变压器等额外配置
- 快速免螺丝控制端子，方便接线及调试维护
- 丰富的IO接口，及可定义输入或输出属性的控制端子
技术参数
01 用户友好
| 功率模块输入电压 | AX-CM55-PA-PE(连接PROFINET通讯设备) |
|---|---|
| AX-CM55-EA-PE(连接EtherCAT通讯设备) | |
| 功率模块输入电压 | 380 ~ 480V 3AC ±10% |
| 功率模块输入频率 | 47 ~ 63Hz |
| 驱动器过载能力 | 在30s周期性冲击负载下，可实现3倍3s的过载能力 |
| 驱动器防护等级 | IP20 |
02 功率模块技术参数
| PM26功率模块通用参数 | |
|---|---|
| 输入电压 | 380...480V 3AC ±10% |
| 输入频率 | 47 ~ 63Hz |
| 过载能力 | 在30s周期性冲击负载下，可实现3倍3s的过载能力 |
| 防护等级 | IP20 |
