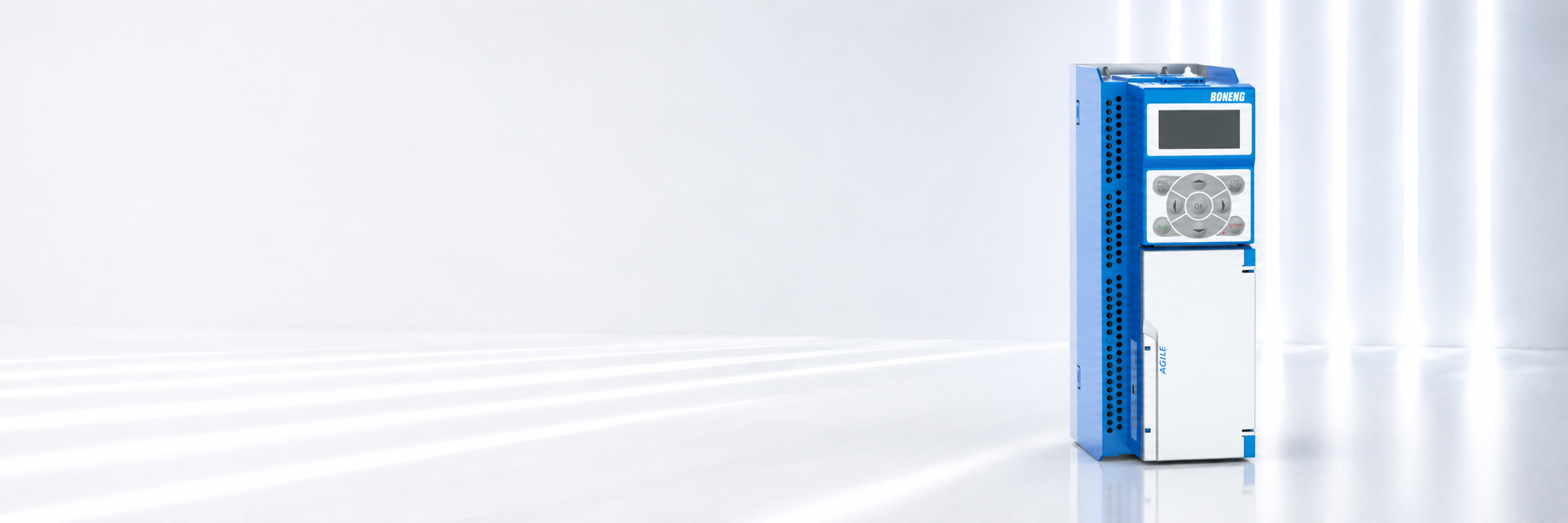

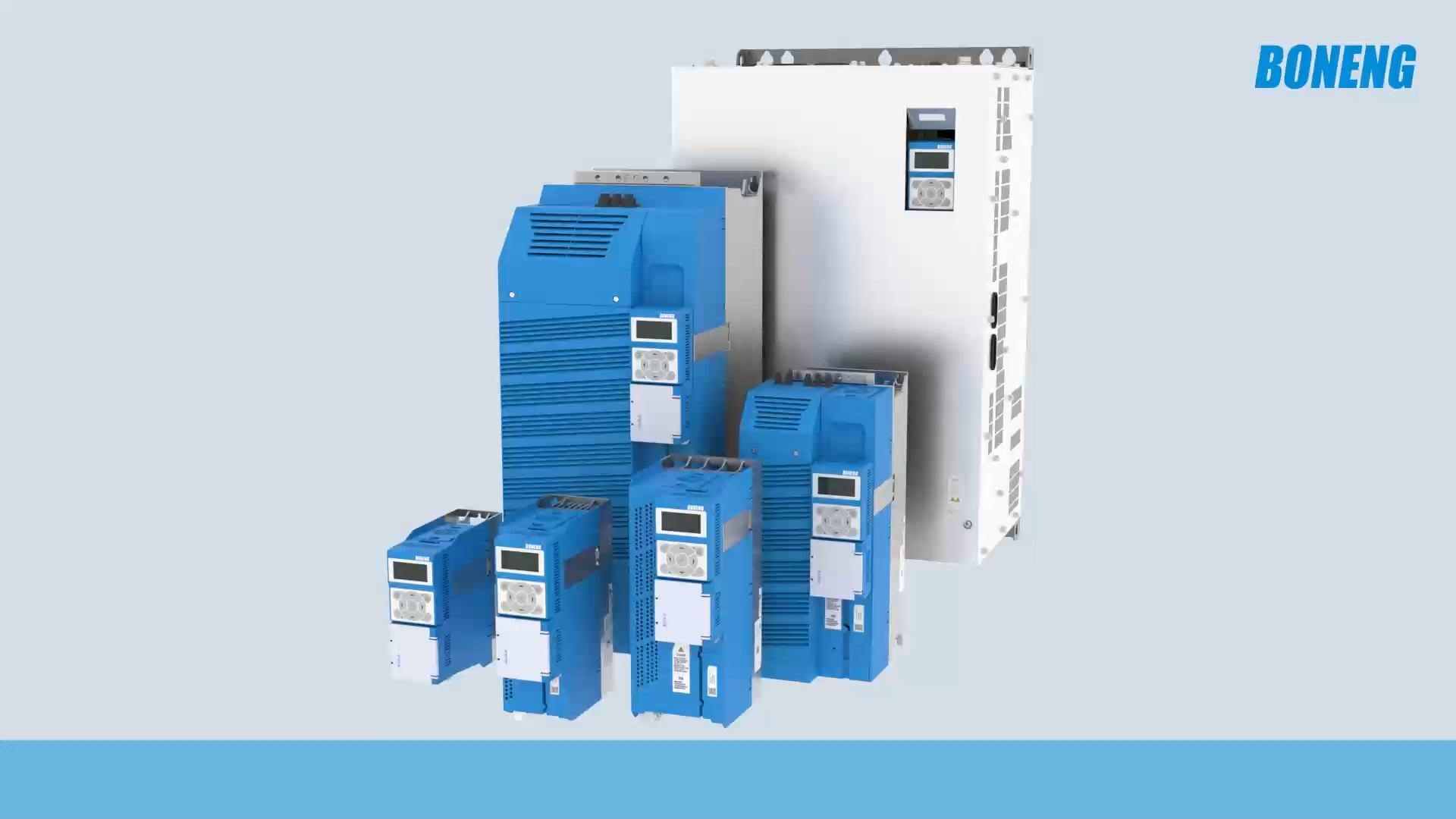

A1变频驱动器
产品特点
1. 卓越的控制性能
- 支持IM电机和PM电机控制
- 支持VF，SVC，FVC的速度控制：SVC调速范围为1:100；FVC调速范围1:1000
- 支持SVC，FVC的扭矩控制
- 速度控制模式转速波动±3rpm；转矩模式下转矩精度±5%
2. 灵活的软件功能
- 提供自由化编程模块和参数互联，可根据现场工艺自由组合搭配
- 集成特色工艺功能，如PID控制器，随载随速，防摇摆，平稳回转等控制功能
- 支持多种通讯协议：Modbus，CANopen，PROFINET
- LCD支持中文，英文显示操作面板、PC上位机调试工具Boneng Drivesoft
3. 超强的环境适应
- 书本型结构，满足电柜更多并排安装需求
- 内置A级滤波器（选配），并可外接滤波器，满足严苛的电磁等级要求4简便的使用和维护
4. 简便的使用和维护
- 免螺丝压接式控制端子，无螺丝刀也能接线和维护
- 可拆卸式功率接线端子，功率电缆接线更便捷
- 105°长寿命电解电容设计，延长无故障使用年限
- 进口半导体模块和MCU，极低故障率品质保证
经典应用
起重机、堆垛机、提升机、挤出机、研磨机、搅拌机、破碎机、拉丝机、卷板机、离心机等，物料输送、搬运，风机泵。
技术参数
| 驱动器 | |
|---|---|
| 电压 | 3AC 380V ~ 480V ±10% |
| 功率 | 0.75kW ~ 250kW (LD) |
| 防护等级 | IP20 |
| 温度 | -20°C ~ +50°C |
| 通讯协议 | Modubs, CANopen, PROFINET |

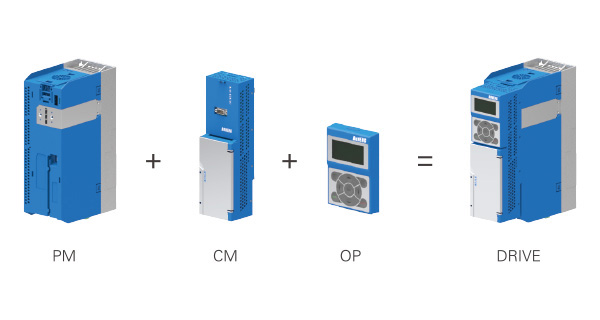

整机构成
AI变频驱动器是由多个模块组成：
- 功率模块 （PM）
- 控制模块 （CM）
- 操作面板 （OP）（选配）
- 其它可选附件
功率模块（PM）和控制模块（CM）是构成驱动器的两个必须模块
功率模块

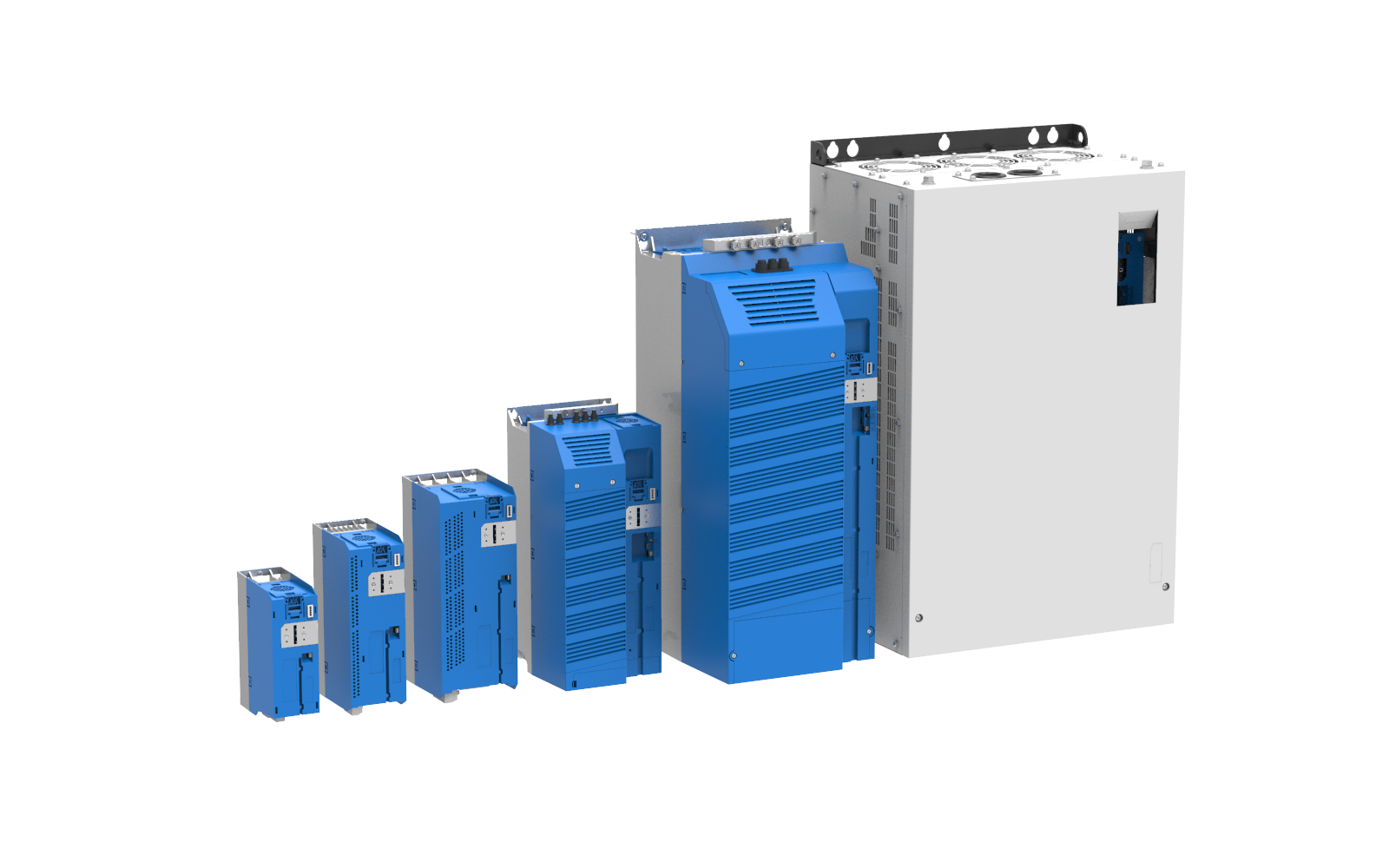

PM25功率模块
PM25功率模块内置制动斩波器（132kW及以下），控制效率95%～97%，壁挂式安装方式，适用于大部分的通用机械电气配套
订货数据
注：带内置滤波器的PM25模块无现货库存，如需要请咨询厂家。
| 380~480V 3AC输入 | |||||
| LD模式 | HD模式 | 外形尺寸 | 型号 | ||
| 额定功率kW | 额定电流A | 额定功率kW | 额定电流A | (不带内置滤波器) | |
| 0.75 | 2.2 | 0.75 | 2.2 | B1 | A1-PM25-B3A75-N |
| 1.5 | 4.1 | 1.1 | 3.1 | A1-PM25-B3B15-N | |
| 2.2 | 5.9 | 1.5 | 4.1 | A1-PM25-B3B22-N | |
| 3 | 7.7 | 2.2 | 5.9 | A1-PM25-B3B30-N | |
| 4 | 10.2 | 3 | 7.7 | B2 | A1-PM25-B3B40-N |
| 5.5 | 13.2 | 4 | 10.2 | A1-PM25-B3B55-N | |
| 7.5 | 18 | 5.5 | 13.2 | A1-PM25-B3B75-N | |
| 11 | 26 | 7.5 | 18 | B3 | A1-PM25-B3C11-N |
| 15 | 32 | 11 | 26 | A1-PM25-B3C15-N | |
| 18.5 | 38 | 15 | 32 | B4 | A1-PM25-B3C18-N |
| 22 | 45 | 18.5 | 38 | A1-PM25-B3C22-N | |
| 30 | 60 | 22 | 45 | A1-PM25-B3C30-N | |
| 37 | 75 | 30 | 60 | A1-PM25-B3C37-N | |
| 45 | 90 | 37 | 75 | B6 | A1-PM25-B3C45-N |
| 55 | 110 | 45 | 90 | A1-PM25-B3C55-N | |
| 75 | 145 | 55 | 110 | A1-PM25-B3C75-N | |
| 90 | 178 | 75 | 145 | A1-PM25-B3C90-N | |
| 110 | 205 | 90 | 178 | A1-PM25-B3D11-N | |
| 132 | 250 | 110 | 205 | A1-PM25-B3D13-N | |
| 160 | 302 | 132 | 250 | B7 | A1-PM25-B3D16-N |
| 200 | 370 | 160 | 302 | A1-PM25-B3D20-N | |
| 250 | 477 | 200 | 370 | A1-PM25-B3D25-N | |
控制模块

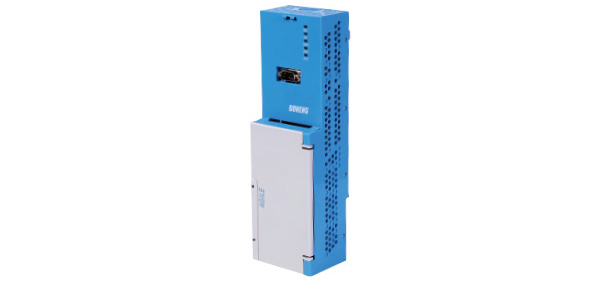

CM25控制模块
- CM25控制模块支持有/无PG速度控制或转矩控制、及多种形式的V/F速度控制模式，及丰富的IO接口，10个DI，2个AI，2个AO及2个DO等。支持Modbus及CANopen通讯。
- 订货数据
| 描述 | 型号 |
|---|---|
| 支持MODBUS通讯协议，增量/绝对式光电编码器 | A1-CM25-MB-PE |
| 支持CANopen通讯协议，增量/绝对式光电编码器 | A1-CM25-CN-PE |

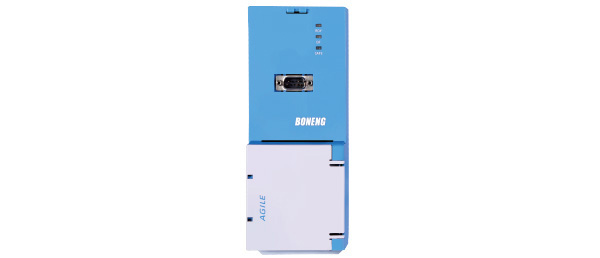

CM22控制模块
- CM22控制模块为驱动器提供闭环控制功能，作为通用功能设计，即可以提供V/f控制，也可以实现矢量控制（闭环矢量控制FVC和无感矢量控制SVC），支持Modbus通讯协议、增量式光电编码器。
- 订货数据：A1-CM22-MB-PE

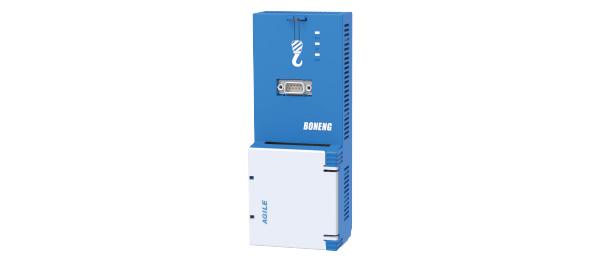

CM23控制模块
- CM23控制模块主要针对起重行业，作为起重行业专机，数字量输入兼容DC24V、AC36V、AC48V多种输入电压，既可以提供V/f控制，也可以实现矢量控制（闭环矢量控制FVC和无感矢量控制SVC），支持Modbus，PROFINET通讯协议、增量式光电编码器，及起重相关特色功能。
- 订货数据
| 描述 | 型号 |
|---|---|
| 支持MODBUS通讯协议、增量/绝对式光电编码器 | A1-CM23-MB-PE |
| 支持PROFINET通讯协议、增量/绝对式光电编码器 | A1-CM23-PN-PE |
操作面板

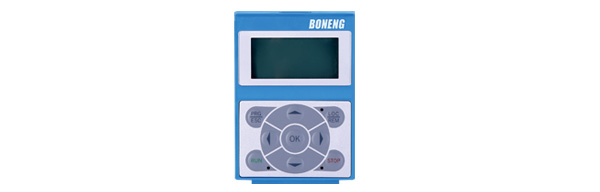

OP25操作面板
- OP25操作面板采用128*64点阵型LCD中英文显示，可以用于对驱动器的调试、运行监控以及输入某个参数的设置。（配柜门安装组件后，可支持外引安装）
- 订货数据：A1-OP25
