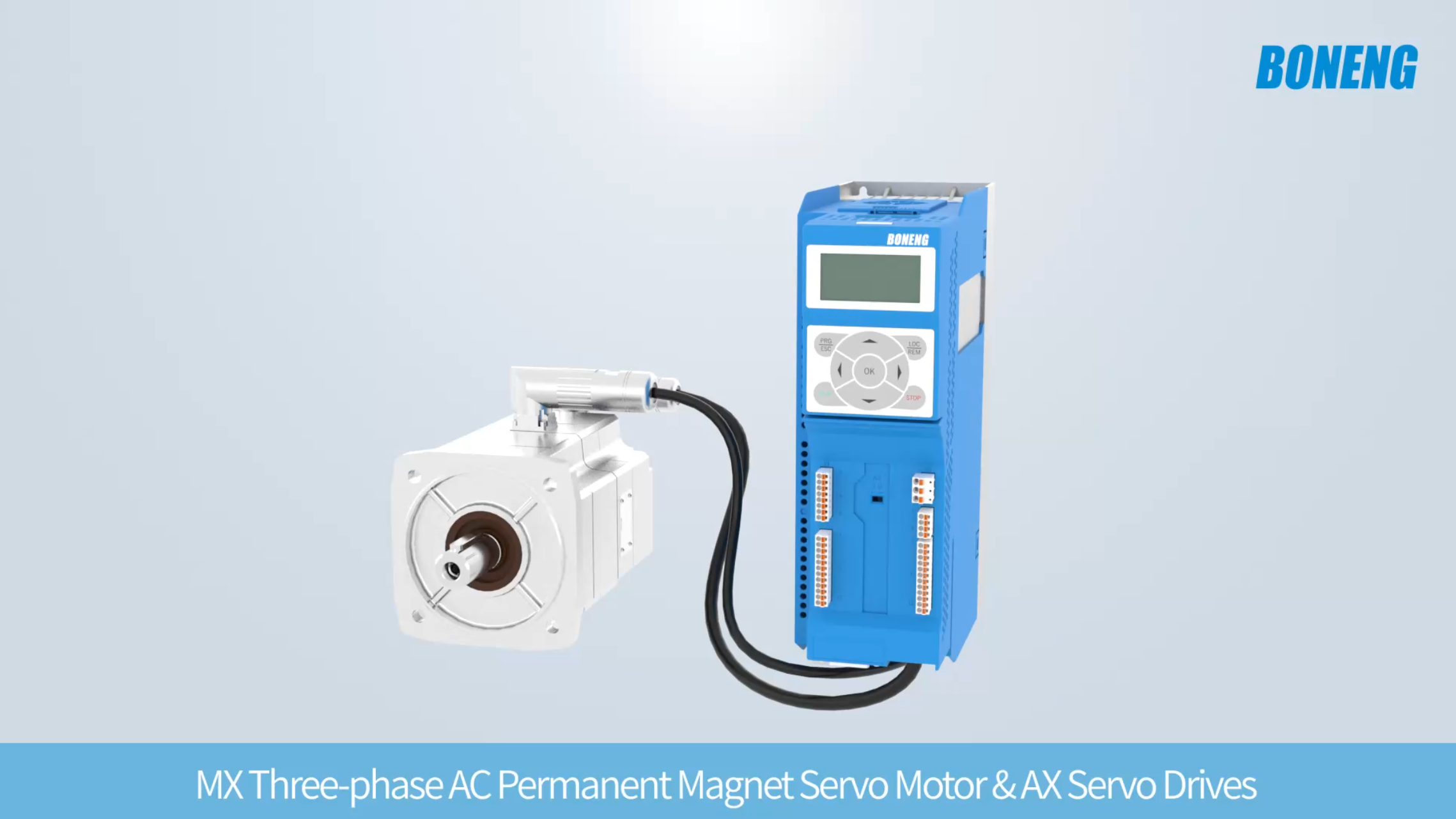

Трехфазный серводвигатель переменного тока с постоянными магнитами MX и сервоприводы AX

0.28kW~103kW

Особенности двигателя

Высокий уровень защиты (IP66)（28-100）;
Отличное качество радиального биения и тонкие колебания крутящего момента;
Высокий динамический отклик;
Высокая перегрузочная способность;
Высокий КПД (IE5);
22-битный многооборотный абсолютный энкодер
Высокие тормоза на постоянных магнитах, быстроразъемные соединения（28-100）

Технические параметры двигателя

Shaft height（mm）	28、36、48、63、80、100、132、180
Rated power（kW）	0.28~103
Rated torque（N.m）	0.8~478
Rated speed（r/min）	1500、2000、3000、4500（28-100）

Сервоприводы AX

Прецизионные сервоприводы серии AX - это модульные сервоприводы, разработанные для высокопроизводительных сервоприложений. Они могут быть адаптированы к серводвигателям серии MX для точного сервоуправления, а также могут быть адаптированы к асинхронным двигателям для асинхронного сервоуправления.

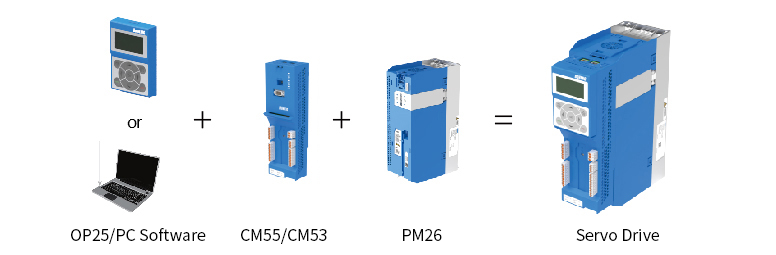

Сервоконтроллер серии AX состоит из трех частей:

Характеристики сервоприводов

Поддерживается связь PROFINET и EtherCAT, просто выберите разные модули управления;
Сервопривод PROFINET поддерживает приложения RT и IRT;
Высокоточный 22-битный энкодер абсолютного значения используется для высокой точности управления;
Конструкция с уровнем напряжения 380 В переменного тока, исключающая дополнительные конфигурации, такие как трансформаторы;
Безвинтовые клеммы быстрого управления, удобные для подключения, отладки и обслуживания;
Большое количество интерфейсов ввода-вывода и дополнительные двунаправленные терминалы управления.

Характеристики сервоприводов

Control module	AX-CM55-PA-PE(Connecting PROFINET communication devices)
	AX-CM55-EA-PE(Connecting EtherCAT communication devices)
	AX-CM53-PA-PE(Connecting PROFINET communication devices)
Power module input voltage	380~480V 3AC±10%
Power moduole input frequency	47~63Hz
Overload capacity	Can bear 3 times of overload for 3s when 30s periodic impact load applied.
Protection level	IP20

Основные отрасли применения

Станки

Робототехника

Полиграфическое оборудование

Упаковочное оборудование

Текстильное оборудование

Средства автоматизации
