ウィンチ
PW遊星ウィンチギアボックス
製品特徴
- 高いモジュラー設計.
- コンパクト構造、小型・軽量.
- 広い伝動比範囲、高効率、安定運転、低騒音.
- 複数の遊星歯車が同時に負荷を伝動し、動力が分流され、運動の合成と分解を実現.
- ドラム内部に直接設置可能、スペースを節約、特に狭い空間の場合、より経済的なソリューション.
- ハウジングと遊星キャリアはコンピュータシミュレーションによる変形・応力解析で設計.
製品設計
- 遊星伝動段数:2段、3段または4段.

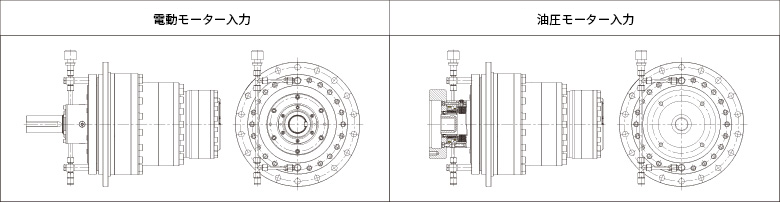

- 入力方式: 電動モーター入力と油圧モーター入力のPW、油圧モーター入力時は油圧リリース-スプリングブレーキ多板式パーキングブレーキシステム付き.
- 出力方式: フランジまたはリングギア.
技術データ
| 遊星ギアボックス | |
|---|---|
| サイズ | PW220~PW232 PW320~PW332 PW420~PW440 |
| 出力トルク | 1kN·m~1500kN·m |
| 減速比 | 13~940 |
| 入力電力 | 69kN~1950kN |
