HK 拡張中心距離はすば歯車ギアボックス
製品特徴
- クレーン向けに設計された独自のコンセプトの拡張中心距離ギアボックス。
- 優れたエコデザインがブランドイメージに輝きを加えます。
- 入力軸・出力軸の中心距離を拡張し、ドラムの取付スペースとロープ容量を拡大。
- ハウジングの FEA 設計により、支持剛性と運転安定性が 30% 向上。
- 入力部にラビリンスシールを採用し、シール性能が更に優れ、過酷な作業条件に対応。
- 最大 93% のモジュラー設計と国際生産体制により、生産・物流サイクルが短縮。
- 大きな中心距離により取付スペースを節約し、全体構造が更にコンパクト。
- 高い信頼性と長い設計寿命により、使用コストとメンテナンスコストを効果的に削減。
製品タイプ
- 伝動段数: 3段または4段

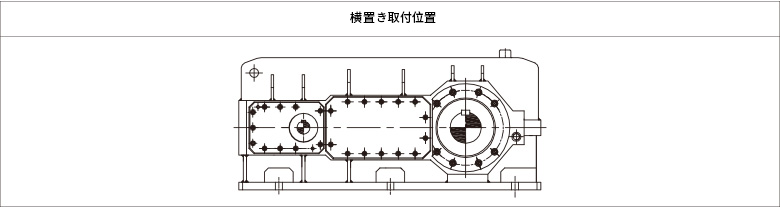

- 取り付け方式:
- 出力軸: ソリッドシャフト（平行キー、インボリュートスプライン、C型歯車）、中空シャフト（平行キー、シュリンクディスク、インボリュートスプライン）
技術データ
| 拡張中心距離ヘリカルギアボックス | |
|---|---|
| サイズ | HK305~HK322 HK405~HK422 |
| 出力トルク | 11.6kN·m~520kN·m |
| 減速比 | 14~250 |
| 入力電力 | 9kW~3948kW |
