H はすば歯車ギアボックス &B かさ傘歯車ギアボックス
製品特徴
- 重作業条件向けに設計された独自コンセプトの高機能ギアボックス。
- 優れたエコデザインがブランドイメージに輝きを加えます。
- コンパクトな折り返しライン配置構造により、トルク伝達能力と負荷衝撃耐性が 10% 向上。
- ハウジングの FEA 設計により、運転安定性が 30% 向上。
- 大モジュラス歯車設計と強化軸受配置により、高い信頼性と長寿命を実現。
- 最大 90% のモジュラー設計と国際生産体制により、生産・物流サイクルが短縮。
- 高いパワー密度により設置スペースを節約し、全体構造が更にコンパクト。
- 高信頼性と長い設計寿命により、使用コストと保守コストを効果的に削減。
- 縦横両対応の設計と多様なアセンブリにより、100 種類以上のケースに対応。
製品タイプ
- 伝達段数：2段、3段または4段

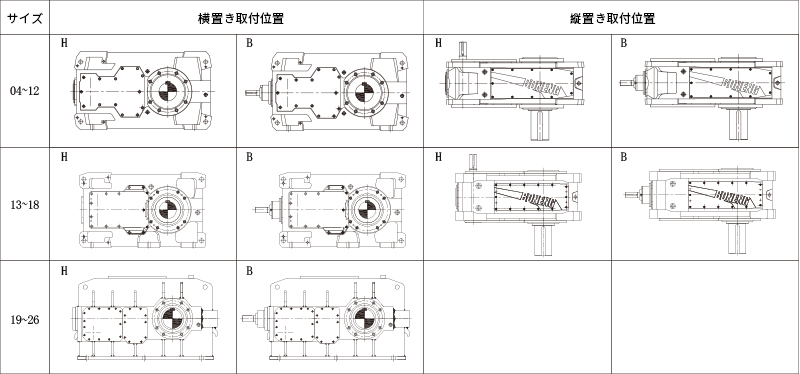

- 取り付けタイプ：
- 出力軸：ソリッドシャフト、中空シャフト（平行キー、シュリンクディスク、インボリュートスプライン）
技術データ
| ヘリカルギアボックス | ベベルヘリカルギアボックス | |
| サイズ | H204~H226 H305~H326 H407~H426 | B204~B218 B304~B326 B405~B426 |
| 出力トルク | 6.7kN·m~1030kN·m | 6.2kN·m~1030kN·m |
| 減速比 | 5.6~450 | 5~400 |
| 入力電力 | 10kW~15775kW | 4.2kW~6958kW |
主な応用業界
