C-MX同軸はすば歯車サーボギアモーター & AXサーボドライブ
製品特徴
- 高いモジュラー設計、独自知的財産権を持つバイオミメティック表面。
- 電力・減速比の範囲が広く、高負荷に対応。
- 伝動が安定、低騒音、シール性に優れる。
- 高効率で省電力。
- コスト削減・低メンテナンス。
- サーボモーターは強固なコンパクト構造と高い保護等級を備えるだけでなく、高効率・高過負荷耐性などの特性も持ちます。優れたラジアル振れ精度と微少なトルク変動により、高品質なワーク表面加工を実現できます。
- BONENG Agile シリーズドライバと組み合わせて強力なサーボシステムを構成し、シームレスな統合・完璧な連携を実現できます。
ギアモーターの設計
- 伝動段数：2段または3段

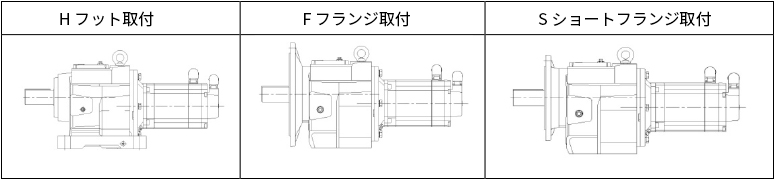

- 取付方式：
- 出力軸：中実軸
技術データ
| ギアボックス | サーボモーター | サーボドライブ | |
|---|---|---|---|
| サイズ | C200～C216 C300~C316 |
28～180 | AX-PM26/CM55/OP25 |
| 出力トルク | 4.1 N·m～12180N·m | 0.7 N·m～478 N·m | / |
| 減速比 | 3.15～180 | / | / |
| 入力電力 | 0.28 kW～103 kW | 0.28 kW～103 kW | 0.75 kW～103 kW |
| 定格電流 | / | 0.7A～166A | 1.25A～178A |
AXサーボドライブ
AX精密シリーズサーボドライブは、統一された制御モジュールを備えた高性能サーボアプリケーション用に設計されたモジュラーサーボドライブであり、異なる電力クラスのサーボモーターに対応したパワーモジュールとオプションアクセサリーで構成され、柔軟なモジュール化により、システム設計とアプリケーションにおいてユーザーに豊富な選択肢を提供します。AX精密シリーズ単軸サーボドライブは3つの部分で構成されています：
操作パネル(OP25)またはPCデバッグソフトウェアBoneng Drivesoft：
操作パネルまたはPCデバッグソフトウェアは、ユーザーに便利で迅速なパラメータ設定方法を提供し、中国語表示をサポートし、よりシンプルで理解しやすい情報フィードバックと、高度なオシロスコープ検出・診断機能を提供します。
制御モジュール(CM55)：
制御モジュールは、ユーザーに豊富な制御インターフェース、入出力端子、アナログ信号、通信を提供し、様々な方法で接続されたモーターを制御・監視します。
電力モジュール(PM26)：
ブック型パワーモジュールは 0.75kW～132kW の電力範囲をカバーし、様々な制御モジュールに対応しています。モーター速度調整をシンプルかつ柔軟に実現できるほか、ドライバ全般の保護機能も搭載しています。
特徴
- モジュラー設計により、製品の組み合わせが柔軟；
- PROFINET/EtherCAT 通信に対応。制御モジュールを選択するだけで切り替え可能；
- 電力範囲が広く、0.75kW～132kW をカバー；
- 高精度 23 ビット絶対値エンコーダを採用し、高い制御精度を実現；
- 380VAC 電圧仕様設計により、変圧器等の追加構成が不要；
- 高速ネジレス制御端子を採用、配線・デバッグ・メンテナンスが簡便；
- 豊富な IO インターフェースに加え、オプションの双方向制御端子を搭載。
技術データー
01 ユーザーフレンドリー
| パワーモジュール入力電圧 | AX-CM55-PA-PE（PROFINET通信機器接続用） |
|---|---|
| AX-CM55-EA-PE（EtherCAT通信機器接続用） | |
| パワーモジュール入力電圧 | 380 ~ 480V 3AC ±10% |
| パワーモジュール入力周波数 | 47 ~ 63Hz |
| ドライブ過負荷耐量 | 30秒周期の衝撃負荷において、3秒間で3倍の過負荷に対応可能。 |
| ドライブIP等級 | IP20 |
02 パワーモジュール仕様
| PM26パワーモジュール一般仕様 | |
|---|---|
| 入力電圧 | 380...480V 3AC ±10% |
| 入力周波数 | 47 ~ 63Hz |
| 過負荷耐量 | 30秒周期の衝撃負荷において、3秒間で3倍の過負荷に対応可能。 |
| IP等級 | IP20 |
